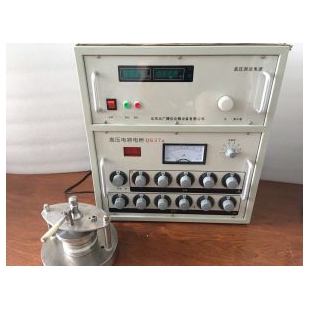

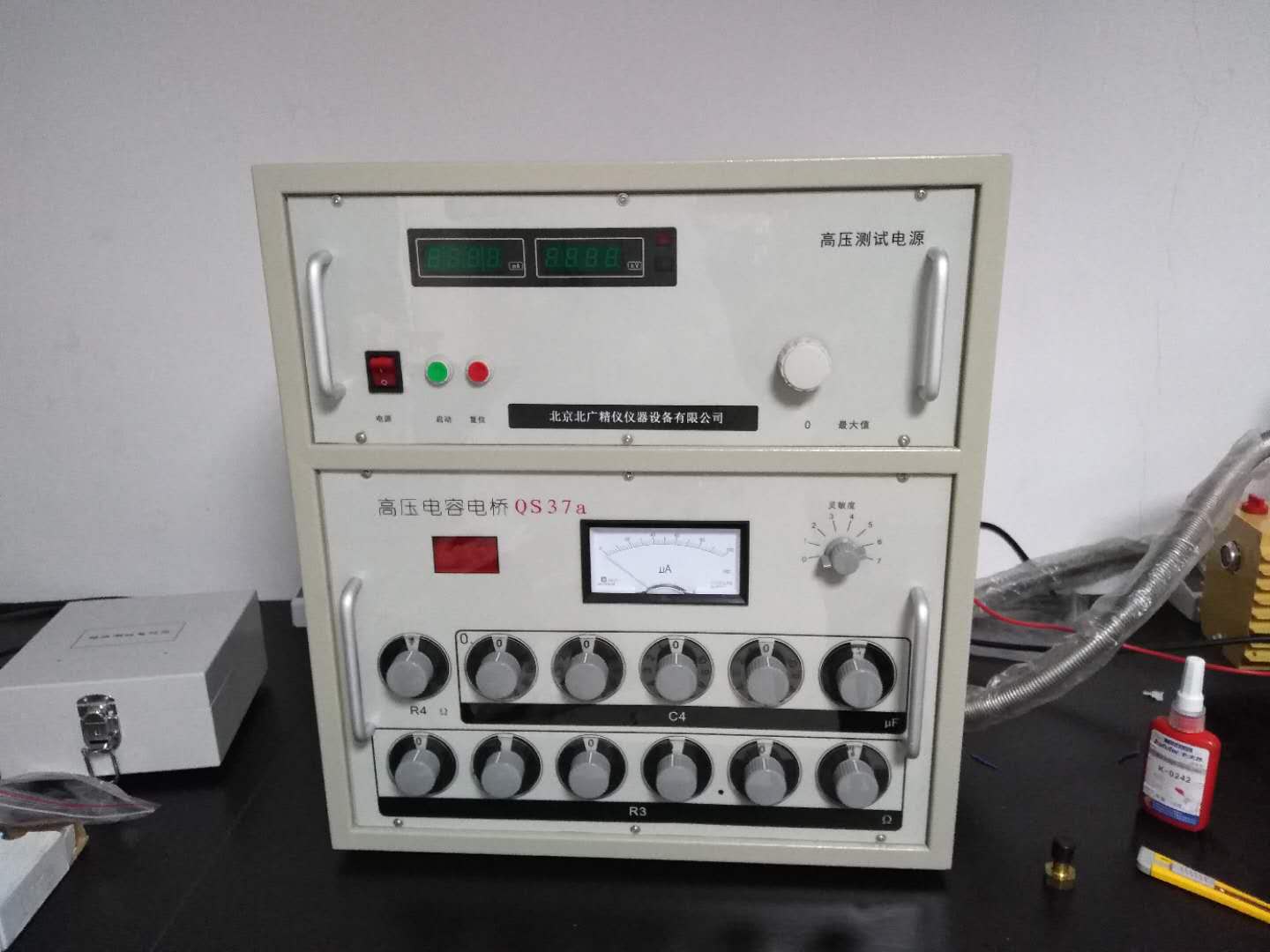

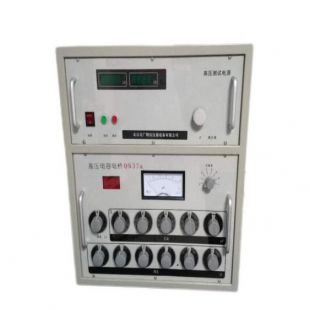

50HZ工频介电常数介质损耗测试仪1-2电桥的特点；l桥体内附电位跟踪器及指零仪，外围接线及少。
l电桥采用接触电阻小，机械寿命长的十进开关，保证测量的稳定性
l仪器具有双屏蔽，能有效防止外部电磁场的干扰。
l仪器内部电阻及电容元件经特殊老化处理，使仪器技术性能稳定可靠。
l内附高压电源精度3%
l内附标准电容损耗﹤0.00005，名义值100pF
50HZ工频介电常数介质损耗测试仪
频率范围 10KHz-70MHz 10KHz-100MHz 100KHz-160MHz
Q值测量范围 2～1023
Q值量程分档 30、100、300、1000、自动换档或手动换档
电感测量范围 4.5nH-10mH 160M：1nH-140mH
电容直接测量范围 1～460pF 160M:1pF-25uF
主电容调节范围 30～540pF 160M:17-240pF
电容准确度 150pF以下±1.5pF；150pF以上±1%
型号频率指示误差 1*10-6 ±1
Q值合格指示预置功能范围 5～1000
使用条件 -15℃∽40℃ RH＜80%
抗干扰原理 变频法
电 源 AC 220V±10% 允许发电机
高压输出 0.5KV∽10KV 每隔0.1kV
电 源 AC 220V±10% 允许发电机
高压输出 0.5KV∽10KV 每隔0.1kV
精 度 2%
大电流 200mA
容 量 2000VA
自激电源 AC 0V∽50V/15A 50HZ、60HZ单频
45HZ/55HZ 47.5HZ/52.5HZ
55HZ/65HZ 57.5HZ/62.5HZ
自动双变频
分 辨 率 tgδ: 0.001% Cx: 0.001pF
精 度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 40 nF
5KV Cx ＜ 150 nF
1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
外型尺寸（主机）(mm) 350（L）×270（W）×270（H）
外型尺寸(附件箱)(mm) 350（L）×270（W）×160（H）
存储器大小 200 组 支持U盘数据存储
重量（主机） 22.75Kg
重量（附件箱） 5.25Kg
精 度 2%
大电流 200mA
容 量 2000VA
自激电源 AC 0V∽50V/1 50HZ、60HZ单频
45HZ/55HZ 47.5HZ/52.5HZ
55HZ/65HZ 57.5HZ/62.5HZ
自动双变频
9.分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精 度 △tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
8 测量范围 tgδ 无限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 40 nF
5KV Cx ＜ 150 nF
1KV Cx ＜ 300 nF
CVT测试 Cx ＜ 300 nF
10 存储器大小 200 组 支持U盘数据存储
11 重量（主机） 22.75Kg
重量（附件箱） 5.25Kg
安全操作规程
1. 本仪器必须有专人负责保管，使用，非专职操作者应在使用前了解和熟悉本说明书，以免造成不必要的损失和事故。
2. 每次使用前应仔细检查接地线是否完好，确保以后方可通电使用。
3. 接通电源前应将灵敏度开关调到低位置。
4. 测量试品前应先对试品进行高压试验，证明在电桥工作电压下无噪声，电离等现象出现，然后才能进行测试（若试品己做过高压试验，该项可不必每次测量都做）。
5. 对试品施加高压时缓慢升高，不可以加突变电压。
6. 测试时操作人员必须集中思想，工作前做好一切准备工作，测试地点周围应有明显的标记或金属屏蔽围成高压危险区，以防止非操作人员闯入。
7. 在测量过程中，如有放电管发光时，则必须及时切断电源，仔细检查接线及试品都无击穿，待检查排除故障后，再进行高压测量工作。
（f）介电常数（ε）的计算
ε=Cx×h/0.08854÷A
Cx---放入样片后的电容量 单位（PF）
h---样片的厚度 单位(cm)
四端对测试端。用于连接四端对测试夹具或测试电缆，对被测件进行测量。电流激励高端(Hcur)；
电压取样高端(Hpot)； 电压取样低端(Lpot)； 电流激励低端(Lcur)。
