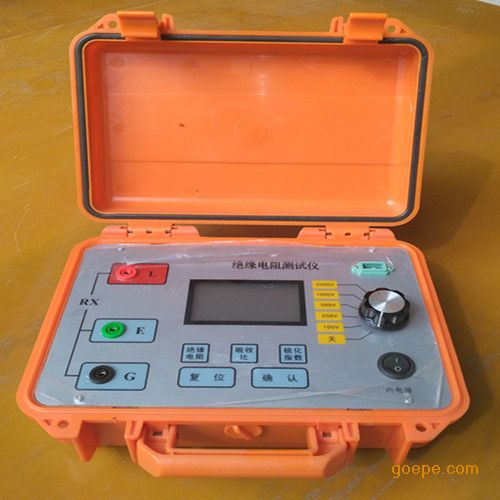

2500v绝缘电阻测试仪
产品特点
VICTOR 3123：250V、 500V、1000V、2500V，基本精度：5% 。
VICTOR 3125: 500V、1000V、2500V，5000V，基本精度：5%。
2500v绝缘电阻测试仪技术指标
绝缘电阻测量
|
VICTOR 3123 |
√ |
√ |
√ |
√ |
|
|
|
VICTOR 3125 |
|
√ |
√ |
√ |
√ |
|
|
额定电压 |
250V |
500V |
1000V |
2500V |
5000V |
|
|
测量范围 |
0.0～99.9MΩ 100～999MΩ 1.00～2.50GΩ |
0.0～99.9MΩ 100～999MΩ 1.00～5.00GΩ |
0.0～ 99.9MΩ 100～999MΩ 1.00～9.99GΩ |
0.0～99.9MΩ 100～999MΩ 1.00～9.99GΩ 10.0～99.9GΩ |
0.0～99.9MΩ 100～999MΩ 1.00～9.99GΩ 10.0～99.9GΩ 100～1000GΩ 1.00～1.20TΩ |
|
|
开路电压 |
DC 250V + 20% ，-0% |
DC 500V + 20% ，-0% |
DC 1000V + 20%，-0% |
DC 2500V + 20%，-0% |
DC 5000V +20%，-0% |
|
|
定格测定 电 流 |
0.25MΩ负荷时 1mA--1.2mA |
0.5MΩ负荷时 1mA--1.2mA |
1MΩ负荷时 1mA--1.2mA |
2.5MΩ负荷时 1mA--1.2mA |
5MΩ负荷时 1mA—1.2mA |
|
|
短路电路 |
约1.3mA |
|
||||
|
精度 |
±5%rdg ± 3dgt / ±20%(100GΩ以上) |
|
||||
电压监视显示（绝缘电阻量程）
VICTOR 3123：0～2500V(分辨率 1V)：±10%rdg±10dgt
VICTOR 3125：0～5000V(分辨率 1V)：±10%rdg±10dgt
泄漏电流测量
|
电流量程 |
测量范围 |
精度 |
|
5uA |
0.000～5.250uA |
±10%rdg±5dgt |
|
50uA |
5.00～52.50uA |
±2.5%rdg±5dgt |
|
250uA |
50.0～262.5uA |
±2.5%rdg±5dgt |
|
1500uA |
250～1500uA |
±2.5%rdg±5dgt |
电压测试
|
|
直流电压 |
交流电压 |
|
测量范围 |
0～±1000V |
30 ～600V(50/60Hz) |
|
分辨率 |
1V |
|
|
精度 |
±2%rdg±3dgt |
|
温度测量
|
测量范围 |
精度 |
|
0.0～25.0ºC |
±1ºC |
|
25.0～70.0ºC |
±2ºC |
一般特性
0 to 40ºC（不结露 ≤10ºC），≤85%RH 无凝露
≤2000m.（室内使用）
段式LCD双显示 63.7×104.7mm
白色LED背光
1000MΩ或更大/DC1000V（在电路和外箱之间）
AC3250V(50/60Hz) /5秒（在电路和外箱之间）
6K（1.2*50us）第Ⅰ、第Ⅱ、第Ⅲ测量峰值
随机性2g，5到500Hz
1米落下测试
8 x 1.5V AA碱性电池供电
205 × 95 × 42（mm） ，约1750g
