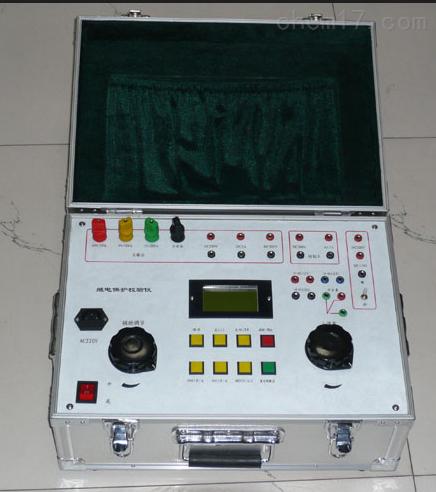

微机继电保护校验装置-扬州达瑞

微机继电保护校验装置产品特性

电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。


技术参数

额定参数

— 交流电流输出

6相电流输出时每相输出（有效值）0～30A输出精度0.2级

3相电流输出时每相输出（有效值）0～60A

6相并联电流输出（有效值）0～180A

相电流长时间允许工作值（有效值）10A

相电流*输出功率300VA

6相并联电流*输出时*输出功率1000VA

6相并联电流*输出时允许工作时间10s

频率范围（基波）20～1000Hz

谐波次数1～20 次

— 直流电流输出

电流输出0～±10A / 每相 输出精度0.5级

*输出负载电压20V

— 交流电压输出

相电压输出（有效值）0～120V 输出精度0.2级

线电压输出（有效值）0～240V

相电压 / 线电压输出功率80VA / 100VA

频率范围（基波）20～1000Hz

谐波次数1～20次

— 直流电压输出

相电压输出幅值0～±160V 输出精度0.5级

线电压输出幅值0～±320V

相电压/ 线电压输出功率70VA / 140VA

— 开关量

8路开关量输入

空接点1～20mA，24V

电位接点接入“0”：0 ～ +6V； “1”：+11 V ～ +250 V

4对开关量输出DC：220 V／0.2 A；AC：220 V／0.5 A

— 时间测量范围

0.1ms ～ 9999s， 测量精度＜0.1mS
