一、三通道变压器直流电阻测试仪概述
三通道直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，菲柯特公司利用自身技术优势研制了ZGY系列直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
产品别称:直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪,三回路变压器直流电阻测试仪、三通道变压器直流电阻测试仪

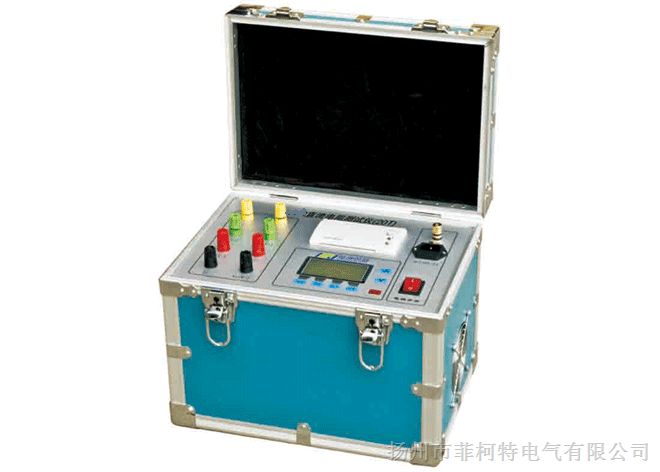

ZGY-IV三通道直流电阻测试仪（20T），采用双电源结构，对有分接的变压器YN联接绕组，实现三相同时加电，测量系统采用独立三通道电流采样、独立三通道电压采样，同时测量并显示三相电阻值和三相不平衡率。大大缩短工作时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题，所需时间仅为传统方法的1/3。
二、三通道变压器直流电阻测试仪安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由人员进行。
6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8、在测试过程中，禁止移动测试夹和供电线路。
三、三通道变压器直流电阻测试仪性能特点
1、仪器输出电流大且自动选择电流操作简便。
2、三通道测量，实时采集，同时测量三个电阻值，并计算三相电阻不平衡度。
3、既可以三相同时测量，也可以按传统方式单通道测量，同时具备温度换算功能，使用方便。
4、具有完善的保护电路，可靠性强。
5、带不掉电万年历、时钟、80组数据存储、调阅、打印功能。
6、可以设置电阻的相序、分接位置等打印信息。
7、立式机箱结构，便于现场操作。
8、具有音响放电报警，放电指示清淅，减少误操作。
四、三通道变压器直流电阻测试仪技术指标
1、输出电流： 自动选择电流（20A）
2、输出电压：DC12V
3、量程范围：0～100Ω
4、准确度：0.2%±1μΩ
5、分辨率：0.1μΩ
6、工作温度：-20～40℃
7、环境湿度：≤80%RH，无结露
8、工作电源：AC220V±10%，50Hz±1Hz
9、长440mm宽240mm高390mm 净重：15kg
