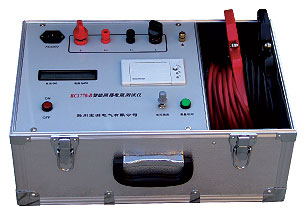

接触回路电阻测试仪
达瑞电力为您推荐：
接触回路电阻测试仪又称回路电阻测试仪还称大电流微欧计。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的标准电流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
技术参数
测量范围100A 0-3000uΩ
200A 0-1500uΩ
测量精度：0.5级
显示方式：液晶显示 结果打印
工作电压：AC220V
工作原理：取样——放大——保持——A/D转换——单片机处理——
输出结果：显示和打印
外形结构：采用标准机箱结构紧凑，电源输入插座和电源开关在仪器的下部
| 规格 |
精度 |
测量范围 |
说明 |
| GHHL-100 |
0.5级±1个字 |
1～1999μΩ |
手动100A型 |
| GHHL-100A |
0～3999.9μΩ |
智能100A型 |
| GHHL-200 |
1～1999μΩ |
手动200A型 |
| GHHL-200A |
0～3999.9μΩ |
智能200A型 |
工作原理
回路电阻测试仪运用脉宽调制式高频开关电源提供大于100A的测试电流，按下测量键时，高频开关电源输出大于100A以上的测试电流，与此同时采样电路开始采样，取得的信号经放大器放大，由A/D转换器将模拟信号转换成数字信号后，再经微处理器对数据进行滤波、运算、处理，最后送显示器显示出此次测量的电流和电阻值。显示10秒钟后，系统自动复位。当被测的回路电阻值小于400μΩ时，测量的最小分辨率为0.1μΩ，当被测的回路电阻值大于400μΩ时，测量的最小分辨率为1μΩ。
开关回路电阻测试仪测试原理：
1. 工频交流电源整流后转变成15KHz高频电源，再变压整流成低压直流电源，反馈信号取至于负载电阻上的压降。经处理后调整高频电流的脉冲宽度，即采用脉冲调宽技术来达到自动恒流的效果。
2.当直流100A测试电流通过被测电阻时，产生压降，同时通过机内标准电阻产生压降。精度高于一般的电桥测
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
